Détails sur le produit:
Conditions de paiement et expédition:
|
| Type: | 1000 | StepChainPitch (P): | 135,46 |
|---|---|---|---|
| Diamètre de broche (D): | 38 | Taille du rouleau (D1 x H): | 106,2 × 22 |
| Essieu: | Solide | Environnement: | intérieur extérieur |
| Connexion des essieux: | type fixe | Lubrification: | huile |
| Fixation des marches: | Douille de goupille d'index | Approprié à: | 513NPE |
| Mettre en évidence: | Le rouleau à l'intérieur des axes solides de lien font un pas,Lancement 135,46 de chaîne d'étape d'escalator |
||
Introduction de fond
En plus d'être très utilisées en escalators commerciaux et escalators publics normaux, les chaînes intérieures d'étape de rouleau peuvent également être employées en escalators publics résistants ou le whih ayant beaucoup d'étages d'escalators ont la mêmes représentation et sécurité en tant qu'escalator public résistant de rouleau de chaîne extérieure d'étape. En raison des escalators publics résistants ayez l'écoulement intensif de passager, la chaîne d'échelle est exigée pour avoir une grande capacité de chargement qui incluent le rouleau de plat, de goupille et d'étape de chaîne de maillon de chaîne. Ainsi, le diamètre du rouleau de chaîne d'étape est plus grand qu'une chaîne utilisée normalement d'étape, semblable en tant que rouleau extérieur de chaîne d'étape de lien. Ce genre de produits d'escalator sont commun dans le souterrain, le haut centre commercial superbe, le hub de transport et d'autres endroits. Basé sur cette situation, les conditions pour la qualité, la sécurité et la fiabilité de la chaîne d'étape sont particulièrement strictes. Après utilisation à long terme, la chaîne a porté, qui dépasse sa durée de vie. La chaîne d'étape doit être opportune changé et propertly reconstituer sa sécurité de service
Spécifications produit
| Série de produit | Lubrification |
Pin à chaînes Diamètre (millimètre) |
Connexion d'axe (Fixe/détachable) |
Type d'axes |
Taille de rouleau Largeur du diamètre X (millimètre) |
Fixation de Stecp |
Min. Break force (KN) |
|---|---|---|---|---|---|---|---|
| 1354-38-cs | huile | 38 | Fixe |
solide |
106,2 x 22 | Indexez la goupille | 225 |
Détail de produit
Le lancement à chaînes P = 135.46mm, 3P = distance d'étape = 406.4mm, la lubrification à chaînes d'étape est huile usagée

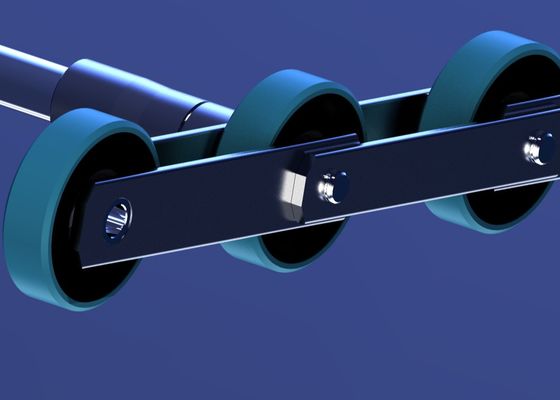

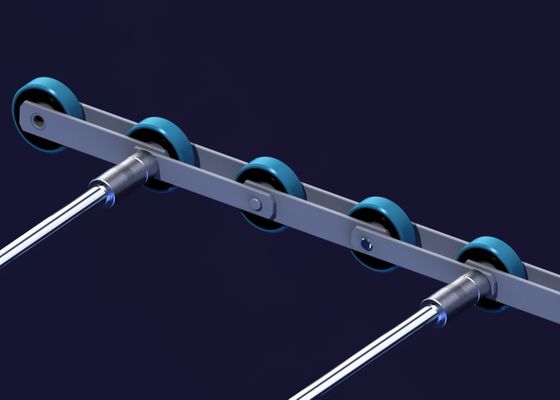

La chaîne est reliée à son lien latéral gauche et droit par les axes solides ou les axes creux. Les axes solides font un pas chaîne sont fixés avec le plat de maillon de chaîne pour le transport. La largeur de chaîne d'étape ont type1000 pour la largeur d'escalator. Et l'étape est fixée avec la chaîne d'étape par la goupille d'index.
Les rouleaux de chaîne d'étape sont faits par le polyuréthane résistant hydrolytique. L'essai d'éligibilité du rouleau de chaîne d'étape incluent l'anti-hydrolyse pendant 250 heures, hydrolyse d'huile 250 heures et temps de fonctionnement d'essai de durée 5000hours. Le matériel du hub de rouleau est le polyamide 66
| Essai d'hydrolyse de l'eau | Essai d'hydrolyse d'Oild | essai de fonctionnement de temps de la vie |
| 250 heures | 250 heures | 5000 heures |
Unité de code de commande de chaîne
| Série de produit | Type d'escalator | Chaîne de 10 fois | Chaîne de 2 fois | Compensez le lien |
| 1354-38-cs | 1000 | 1354-38-cs-10 | 1354-38-cs-02 | 1354-38-cs-01 |
Application
La chaîne intérieure d'étape de rouleau avec le lancement 135.46mm et la taille à chaînes 106.2mm de rouleau convient utilisée pour l'escalator 513NPE.
Producti et contrôle de qualité
Le productio de chaîne d'étape par les fournisseurs Industrie-renommés de chaîne d'étape. Le processus entier de fabrication de chaîne d'étape inclut les imgress meterial, composant usinant, traitement thermique de partie et l'assemblage final avec le plan de contrôle de qualité à l'eansure chaque chaîne d'étape a réalisé la condition de conception originale. Le niveau de qualité est compatible à la chaîne de première classe internationale d'étape d'escalator de marque.
Tout le type chaîne d'étape a réalisé le type certificat de CNAS d'essai.
Notre service
Notre équipe de construction professionnelle peut fournir le support technique pour aider des clients à identifier les caractéristiques appropriées de chaîne d'étape pour répondre à des exigences de sécurité et de vie.
Nous invitons avec bonté nos clients à nous fournir tous les documents liés à la chaîne d'escalator, par exemple rapports de service technique, numéros de la pièce disponibles de la chaîne, dessins de la chaîne, certificats de charge de rupture/calculs charge de rupture, etc. Ces documents peuvent considérablement accélérer une enquête et clarifier des anomalies. Pour éviter n'importe quel risque de fournir une chaîne de non-fonctionnement, accomplissez ce questionnaire et un calibre d'identification avec les photographies détaillées des plats de lien, des rouleaux, des goupilles d'étape, des axes, des pièces d'axe et des inscriptions sur les composants. Complétez svp les points suivants et les calibres à chaînes aussi complètement comme possible. Si le calibre dévie de la chaîne à mesurer, croquis, mesure et photographier la déviation en détail.
