Modern ElevatorTechnology Service(Guangdong)Co, Ltd.
Aperçu ProduitsEscalator de promenade mobile

Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF

LA CHINE Modern ElevatorTechnology Service(Guangdong)Co, Ltd. certifications
LA CHINE Modern ElevatorTechnology Service(Guangdong)Co, Ltd. certifications
Je suis en ligne une discussion en ligne

Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF

OEM VF Drive Shopping Mall Escalator Stainless Steel Indoor Electric Escalator
OEM VF Drive Shopping Mall Escalator Stainless Steel Indoor Electric Escalator

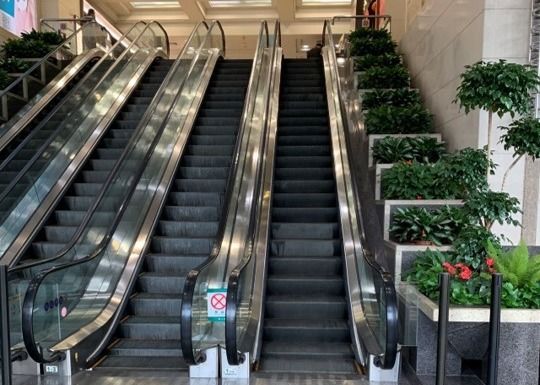

Image Grand :  Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: OEM
Certification: CNAS Type test certificate
Numéro de modèle: E06
Conditions de paiement et expédition:
Quantité de commande min: 1 unité
Prix: CNY 120k-300k, per unit
Détails d'emballage: Conteneur de 40 pieds par unité
Délai de livraison: 60 jours ouvrables
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 100 unités par mois
Description de produit détaillée
Type: Escalator commercial Code: GB16899/EN115 : 2017/ASME17.1
Monter: <=8m Degré: 30°/35°
Largeur de pas: 1000/800/600 Vitesse (m/s): 0,5
Balustrade: Verre Nbre de marches plates: 2 / 3
Modèle à économie d'énergie: Lecteur VF Environnement: Intérieur extérieur
MARCHE D'ESCALIER: Aluminium / Inox Plaque de sol: Aluminium / Inox
Surligner:

Escalator de centre commercial d'OEM

,

Escalator de centre commercial d'entraînement de VF

,

Escalator électrique d'intérieur d'acier inoxydable

Lancement de produit

Notre type E06 d'escalator commercial est développé par notre vision internationale et équipe de créateurs technique professionnelle expérimentée.

Le produit accentue sa conception personnalisée, technologie professionnelle, caractéristiques uniques, performance opérationnelles sûre et fiable, excellente, rendement élevé et économie d'énergie, aspect à la mode.

Le concept de la sécurité et de la protection de l'environnement verte fait E06 le type produits d'escalator fonctionnent constamment dans la consommation sûre, de coût bas, à faible bruit, de puissance faible, aucune pollution par les hydrocarbures, et les conditions ural tranquilles et nationales, apportant une expérience de tour fortement de tentation aux passagers.

Champ d'application

E06 le type escalator commercial peut être très utilisé dans un grand choix d'occasions commerciales et l'environnement dans d'intérieur ou extérieur :

  • Centre commercial
  • Supermarkect
  • Centre de conférences
  • Centre d'exposition
  • Hôtel
  • Bureau et bâtiment d'affaires
  • Musée
  • Hôpitaux

Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF 0

Spécifications techniques de base

Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF 1

Point culminant personnalisé mûr de conception de composante clé

Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF 2

Description de base de structure de produit

Botte

La botte d'escalator emploie la conception de soudure de structure métallique de profil angulaire. Sa corde supérieure et utilisation inférieure L125x180x8 en acier angulaire de corde. La botte peut soutenir la hausse jusqu'à 8 mètres. La longueur 15830mm est le DBE maximum (distance entre l'appui de deux extrémités) de l'escalator, et avec un appui intermédiaire, la distance croisée entre l'appui d'extrémité peut atteindre la longueur 30600mm. Le débattement de la botte est moins de 1/750 qui est vérifié par calcul et confirmé par l'essai de chargement complet selon la condition du code EN115. La botte est poudre enduite pour la protection contre la corrosion pour l'unité d'intérieur et applique l'immersion chaude galvanisée pour l'application extérieure. La botte peut être fente conçue dans 2 ou 3 morceaux pour l'expédition de conteneur.

Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF 3

Entraînement de la machine

La machine motrice est conçue pour employer le réducteur de boîte de vitesse de ver en tant que configuration standard et le réducteur hélicoïdal de boîte de vitesse facultatif. Le moteur est une conception de rendement élevé qui le niveau IE2 de rendement énergétique comme norme et le dîner IE3 de haut niveau facultatif.

Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF 4

Chaîne d'étape et étape

La chaîne d'étape est conçue pour son lancement est 133.33mm, qui est une taille populaire dans l'industrie pour soutenir la distance d'étape de 400mm (133.33x3). Par conséquent, la pièce de rechange pour eux est disponible et populaire sur le marché de pièce de rechange. Deux genres d'étapes seront donnés, norme pour entier meurent étape de fonte d'aluminium, étape d'assemblage d'acier inoxydable est une option. Les étapes sont poudre enduite de la couleur noire ou grise. Avec le demarkation jaune de trois côtés facultatif.

Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF 5Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF 6

Système de voie

Le système de voie se compose de la courbe supérieure, abaisse la section de courbe et de pente. La courbe supérieure et la courbe inférieure soude la conception de bloc de voie.

La voie de section de pente sont la structure de profils de voie qui bord de profil comme fonction de conseils pour le fonctionnement de rouleau de chaîne d'étape et de rouleau d'étape. Cette conception de structure de personnalité est salutaire à la fiabilité et à la stabilité du guide courant des étapes et réduit le mouvement latéral.

Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF 7

Balustrade

La balustrade est le panneau de verres de sûreté, conception moderne mince de centre de balustrade. La LED sous l'éclairage de balustrade, l'éclairage de garde de brosse et l'éclairage de peigne sont les options pour la beauté d'aspect d'escalator. Le decking de panneau de jupe, intérieur et externe emploient 2 millimètres d'acier inoxydable sus304 de délié. Le panneau extérieur sera conception adaptée aux besoins du client et utilisation matérielle 1,5 millimètres d'acier inoxydable sus304 d'épaisseur.

Aspect de mode

Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF 8

Plaque de maintien de peigne

Le secteur de plaque de maintien de peigne est une gamme extrême de risque de sécurité et doit être focalisé dessus. Nous avons renforcé la force de plaque de maintien de peigne de sorte que dans la condition appliquant la charge 6000N/mm2, sa déformation ne soit pas plus de 2mm. L'entend de voie de poussée ascendante dans la conception de plat de peigne est l'une de nos mesures de sécurité aux étapes garrenty ne pas soulever frapper le peigne.Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF 9

Dispositif de lubrification

Le dispositif de lubrification est un dispositif efficace de pompe à engrenages pour une meilleure lubrification. C'est une conception verte pour réduire le résidu pétrolier et pour éviter la pollution environnementale.

Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF 10

Système de contrôle

Le système de contrôle se compose d'un contrôleur et des dispositifs de sécurité qui sont conformes avec EN115 : condition de 2017 codes. Le contrôleur applique le tableau de commande de microprocesseur et équipe toutes sortes de commandes de sécurité et différents capteurs pour surveiller le fonctionnement d'escalator. Le contrôleur soutient la commande de VF pour commuter dans le modèle oisif pour abaisser la vitesse d'escalator pour l'économie d'énergie.

Dispositif de sécurité d'escalator

Dispositif de sécurité standard - EN115 : condition 2017 conforme

1 Manque de protection de phase ou de phase d'errot Au cas où détecté le manque de phase ou de phase d'erreur, l'escalator arrêtera automatiquement l'opération.
2 Protection de surcharge de moteur Quand le courant est plus de 15% l'escalator s'arrêtera automatiquement.
3 Protection de boucle d'appareils électriques Il offre le dispositif automatique de séparation de circuit pour protéger les composants d'alimentation de circuit et d'énergie de l'escalator.
4 Protection d'entrée de balustrade La protection activera pour arrêter l'escalator fonctionnant à la découverte des objets bloqués dans l'entrée de balustrade.
5 Dispositif de sécurité de plat de peigne Quand un certain subatance étranger a été coupé dans ou entre les peignes, l'escalator arrêtera automatiquement l'opération
6 Dispositif de protection de fléchissement d'étape Quand l'étape est déformation cassée ou sérieuse détectée, l'escalator cessera de fonctionner automatiquement avant pour faire un pas entrant dans le plat de peigne.
7 Dispositif de surveillance à chaînes cassé de motivation essentielle Quand la chaîne principale s'est plus de étendue ou s'est cassée, le dispositif de surveillance sera activé pour arrêter l'opération d'escalator.
8 Protection de sécurité de chaîne d'étape Quand la chaîne d'étape s'est plus de étendue ou s'est cassée, le dispositif de protection sera activé pour arrêter l'opération d'escalator.
9 Au-dessus de la protection de vitesse Appliquez le capteur pour surveiller la vitesse de pignon de motivation essentielle directement, protection activera à la découverte de l'opération à la vitesse 20% plus haut que la vitesse nominale, l'approvisionnement d'alimentation secteur sera coupée pour le fonctionnement d'arrêt d'escalator. Si l'escalator est hausse de plus de 6 m, équipé d'un frein auxiliaire, alors ce dispositif de frein de secours sera activé pour freiner le fonctionnement d'escalator.
10 Protection involontaire d'inversion (NRD) Appliquez le capteur pour surveiller la direction de rotation de pignon de motivation essentielle, la protection activera à la découverte du mouvement renversé involontaire (de la direction réglée) des étapes et les balustrades, l'escalator soient fonctionnement d'arrêt. Si l'escalator est hausse de plus de 6 m, un frein auxiliaire est équipé, alors ce dispositif de frein de secours sera activé pour freiner le fonctionnement d'escalator.
11 Ligne de délimitation La ligne de délimitation jaune est située dans la position avant et deux côtés de la bande de roulement d'étape aux passagers de chauffage font un pas loin le secteur risqué pour éviter d'entapped dans l'espace vide entre le bord de l'étape adjacente et à l'espace entre le panneau de jupe.
12 Bouton d'arrêt d'urgence Poussez le bouton d'arrêt d'urgence pour arrêter l'escalator au cas où un accident se produirait.
13 Protection de panneau de jupe Quand un certain corps étranger a été coupé entre le panneau de jupe et l'étape, l'escalator arrête automatiquement l'opération.
14 Protection de frein Quand la force électrique fait défaut à l'approvisionnement ou elle agit dispositif de sécurité l'un des, la fonction fonctionnante de frein entre dans l'effet par le dispositif de sécurité par l'action de résilience de ressort pour freiner l'escalator pour arrêter l'opération.
15 Commutateur d'inspection de sécurité C'est un dispositif de sécurité pour empêcher l'escalator de commencer pendant l'inspection et l'entretien.
16 Sous l'éclairage d'étape L'illumination existe dans les bas de gamme supérieurs et de l'escalator, la partie plus inférieure de l'étape afin de rappeler les passagers les sujets de sécurité.
17 Alambell mettant en marche le dispositif La sonnette d'alarme sonne quand elle commence l'escalator afin de rappeler les passagers les sujets de sécurité.
18 Dispositif cassé de balustrade Quand la balustrade est rupture, l'escalator arrête automatiquement l'opération.
19 Dispositif de surveillance de vitesse de balustrade La protection activera pour arrêter l'escalator à la découverte d'une déviation de vitesse de balustrade de plus que + - 15% à la vitesse d'étape dans un délai de 5 à 15s.
20 Garde de Bush de panneau de jupe La garde de brosse a été installée entre le panneau de jupe et les étapes empêchera les passagers de toucher le panneau de jupe.
21 Dispositif absent d'étape Une étape absente peut être détectée et l'escalator être arrêtée avant que la fenêtre de piège émerge du peigne.
22 Détection de releas de frein Le frein ajoutant le commutateur de détection empêche le moteur fonctionnant sans libération de frein pour éviter de brûler le moteur de machine.
23 Dispositif de contact de plat de plancher Protection contre le risque de passagers et de personnes d'entretien tombant vers le bas dans la salle de machine où le plat de plancher est enlevé. Les personnes de service doivent utiliser une boîte d'inpsection pour courir l'escalator par le modèle d'inspection dans l'état du plat de plancher étant enlevé.
Dispositif de sécurité facultatif
24 Frein auxiliaire Pour la hausse < 6="" m="" escalator="" as="" optional="" enhancement="" safety="" device="">
25 Dispositif de roulement ignifuge de porte Quand ce dispositif vient action, il peut arrêter l'opération d'escalator. Ce dispositif doit être installé près de l'escalator dans le bâtiment.

Disposition de dispositif de sécurité d'escalator

Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF 11

Achat de la configuration

Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF 12Trois configurations acquéreuses typiques pour que choisi réponde aux différents besoins de client de concentrer la considération sur la sécurité, l'aspect efficace, fiable, de mode ou tout autre secteur :

  • Norme
  • Professionnel
  • De luxe


Norme - rencontre en juste proportion la fonction de base a besoin de l'escalator.
Professionnel - totalement répondre aux besoins de diverses fonctions utilisées généralement en escalators, équipés de la fonction économiseuse d'énergie d'entraînement variable de fréquence. Éclairage de peigne de Priveded et éclairage de brosse de panneau de jupe.
De luxe - répond complètement aux besoins de diverses fonctions de l'escalator, équipées de la fonction économiseuse d'énergie d'entraînement variable de fréquence, la machine motrice adopte le réducteur de pignon conique de spirale de rendement plus élevé, fournit un grand choix d'éclairage à la mise en forme l'escalator, l'utilisation de l'acier inoxydable épais de 2mm et d'autres matériaux avancés, 4 litres de boîte d'huile de grande capacité et d'autres configurations de luxe.

Si les produits adaptés aux besoins du client d'escalator sont nécessaires, svp contactez-nous pour la discussion spéciale de configuration d'escalator.

Matrix de la configuration trois acquéreuse typique

Configuration D'intérieur Extérieur
Composant Norme Professionnel De luxe Norme Professionnel De luxe
Configuration de sécurité Peigne avec l'avertissement jaune / /
Interface d'arrêt d'urgence en cas de feu / /
Éclairage de peigne / /
Frein auxiliaire / /
Interface et paquet de construction de sécurité d'entretien / /
Sous l'éclairage d'étape / / / /
Économie d'énergie Réducteur de transmission Boîte d'engrenage à vis sans fin Boîte d'engrenage à vis sans fin Réducteur de transmission hélicoïdal Boîte d'engrenage à vis sans fin Boîte d'engrenage à vis sans fin Réducteur de transmission hélicoïdal
Mode économiseur d'énergie Fonctionnement continu Vitesse oisive avec VF de réserve Opération intermittente avec VF de réserve Fonctionnement continu Vitesse oisive avec VF de réserve Opération intermittente avec VF de réserve
Décoration Éclairage de panneau de jupe / / / /

Configuration (continuez)

Configuration D'intérieur Extérieur
Composant Norme Professionnel De luxe Norme Professionnel De luxe
Matériel Panneau de jupe 1.5mmSUS430 1.5mmSUS304 2mmSUS304 1.5mmSUS304 1.5mmSUS304 2mmSUS304
Profils de Decking 1.5mmSUS430 1.5mmSUS304 2mmSUS304 1.5mmSUS304 1.5mmSUS304 2mmSUS304
Boîte d'entrée SUS430 SUS304 SUS304 SUS304 SUS304 SUS304
Floorplate SUS430 SUS304 Aluminium Aluminium Aluminium Aluminium
Balustrade SBR SBR NT SBR SBR CSM

Couverture de rouleau d'étape/chaîne d'étape

(couverture imperméable))

/ / /
D'autres Capacité de réservoir de carburant 2L 4L 4L 2L 4L 4L
Commutateur de flotteur de lubrification / /
Indication de défaut dans l'atterrissage supérieur / /

Service de préassemblage

Nous fournissons le service de préassemblage d'escalator. Les clients peuvent commander un semi-produit qui est un escalator entier excepté le contrôleur où offert par l'approvisionnement local afin de répondre aux besoins du spécial local.

Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF 13

Dessin de disposition

Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF 14

Dessin de disposition (continuez)

Escalator électrique d'intérieur d'acier inoxydable d'escalator de centre commercial d'entraînement d'OEM VF 15
