Détails sur le produit:
Conditions de paiement et expédition:
|
| Type: | 1400, 1200, 1000, 800 | StepChainPitch (P): | 135,46 |
|---|---|---|---|
| Diamètre de broche (D): | 12.7/15/20/25 | Taille du rouleau (D1 x H): | 100 × 22 |
| Essieu: | Solide | Environnement: | intérieur extérieur |
| Connexion des essieux: | type fixe | Lubrification: | Graisse |
| Fixation des marches: | Douille de serrage en plastique | Approprié à: | 606, 610, 610MPT |
Introduction de fond
Le rouleau en dehors de la chaîne de palette de lien sont très utilisé dans les promenades mobiles publiques publiques et résistantes. Ce type de promenade mobile sont en grande partie employés dans l'aéroport, la métro, le hub de transport en commun, l'endroit etc. En raison de l'écoulement intensif de passager, il y a de strict exigé de la qualité et de la sécurité du produit. Chaîne de palette en tant qu'une de l'élément de système d'entraînement, c'est le composant critique dans la promenade mobile. Après utilisation éternelle, si les chaînes de palette ont porté et atteignaient sa vie de service d'esthétique industrielle, il doit être opportun remplacé et propertly.
Spécifications produit
| Série de produit | Lubrification |
Pin à chaînes |
Connexion d'axe |
Type d'axes |
Taille de rouleau |
Étape Fixation |
Min. Break |
|---|---|---|---|---|---|---|---|
| P1354-12-os | graisse | 12,7 | Fixe | solide | 100 x 22 | buisson de bride | 124 |
| P1354-15-os | graisse | 15 | Fixe |
solide |
100 x 22 | buisson de bride | 90 |
| P1354-20-os | graisse | 20 | Fixe | solide | 100 x 22 | buisson de bride | 150 |
| P1354-25-os | graisse | 25 | Fixe | solide | 100 x 22 | buisson de bride | 190 |
Détail de produit
Le lancement à chaînes P = 135.46mm, 3P = distance d'étape = 406.4mm, chaîne de palette est graisse utilisée pour la lubrification.

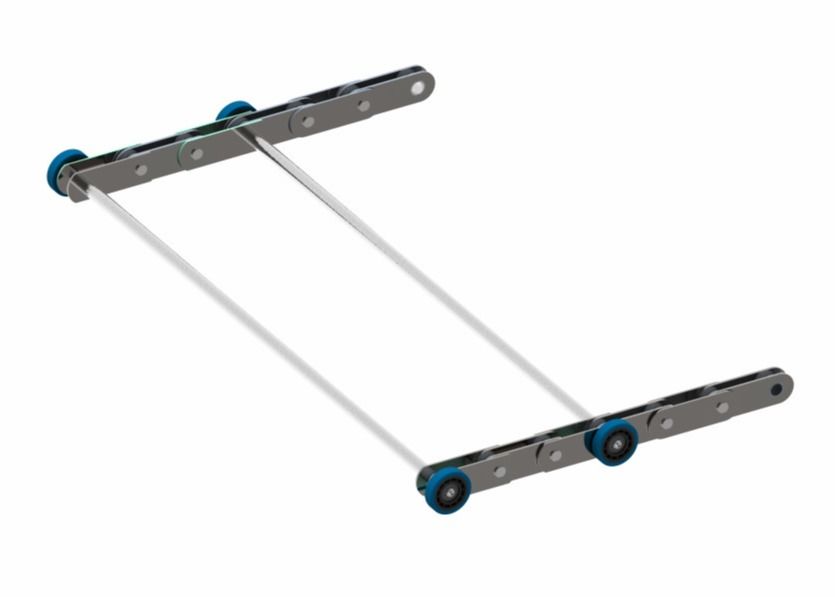

La chaîne de palette est reliée à son lien latéral gauche et droit par les axes solides. Les axes solides de la chaîne de palette sont fixés avec le plat de maillon de chaîne pour le transport. La chaîne de palette a le type 800, 1000, 1200 and1400 de largeur de produit.
Les palettes fixent avec des axes de chaîne de palette par le buisson de rapport simple et le coulisseau

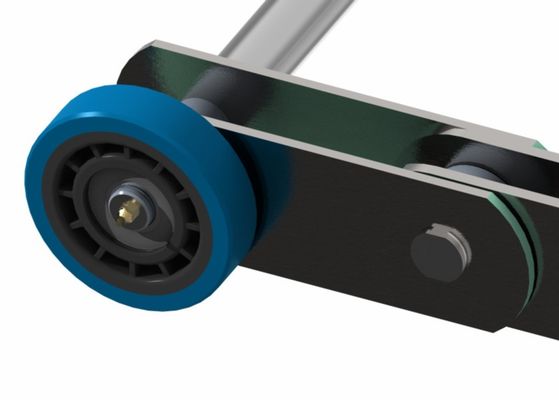

Les rouleaux de chaîne de palette sont faits par le polyuréthane résistant hydrolytique. Le hub à chaînes de rouleau est le polyamide utilisé 66. Tous les rouleaux ont passé des essais d'éligibilité incluent l'anti-hydrolyse pendant 250 heures, hydrolyse d'huile 250 heures et temps de fonctionnement d'essai de durée 5000hours.
| Essai d'hydrolyse de l'eau | Essai d'hydrolyse d'Oild | essai de fonctionnement de temps de la vie |
| 250 heures | 250 heures | 5000 heures |
Unité de code de commande de chaîne
| Série de produit | Taille de rouleau | Largeur de promenade mobile | Chaîne de 10 fois | Chaîne de 2 fois | Compensez le lien |
| P1354-12-os | 100x22 | 1000 | aP1354-12-os-10 | aP1354-12-0s-02 | aP1354-12-0s-01 |
| P1354-12-os | 100x22 | 800 | bP1354-12-os-10 | bP1354-12-os-02 | bP1354-12-os-01 |
|
P1354-15-os |
100x22 | 1400 | aP1354-15-os-10 | aP1354-15-os-02 | aP1354-15-os-01 |
| P1354-15-os | 100x22 | 1200 | bP1354-15-os-10 | bP1354-15-os-02 | bP1354-15-os-01 |
| P1354-15-os | 100x22 | 1000 | cP1354-15-os-10 | cP1354-15-os-02 | cP1354-15-os-01 |
| P1354-15-os | 100x22 | 800 | dP1354-15-os-10 | dP1354-15-os-02 | dP1354-15-os-01 |
| P1354-20-os | 100x22 | 1400 | aP1354-20-os-10 | aP1354-20-os-02 | aP1354-20-os-01 |
| P1354-20-os | 100x22 | 1200 | bP1354-20-os-10 | bP1354-20-os-02 | bP1354-20-os-01 |
| P1354-20-os | 100x22 | 1000 | cP1354-20-os-10 | cP1354-20-os-02 | cP1354-20-os-01 |
| P1354-20-os | 100x22 | 800 | dP1354-20-os-10 | dP1354-20-os-02 | dP1354-20-os-01 |
| P1354-25-os | 100x22 | 1400 | aP1354-25-os-10 | aP1354-25-os-02 | aP1354-25-os-01 |
| P1354-25-os | 100x22 | 1200 | bP1354-25-os-10 | bP1354-25-os-02 | bP1354-25-os-01 |
| P1354-25-os | 100x22 | 1000 | cP1354-25-os-10 | cP1354-25-os-02 | cP1354-25-os-01 |
| P1354-25-os | 100x22 | 800 | dP1354-25-os-10 | dP1354-25-os-02 | dP1354-25-os-01 |
Application
Le rouleau du lancement 135.46mm en dehors de la chaîne de palette de lien est utilisé dans la promenade mobile publique résistante avec une distance de palette de 406.4mm. Il convient au produit de promenade mobile 606, 610 et 610MPT.
Producti et contrôle de qualité
Le productio de chaîne de palette par les fournisseurs à chaînes Industrie-renommés. Le processus entier de fabrication de chaîne de palette inclut les imgress meterial, composant usinant, traitement thermique de partie et l'assemblage final avec le plan de contrôle de qualité à l'eansure chaque chaîne de palette a réalisé la condition de conception originale. Le niveau de qualité est compatible à la chaîne de première classe internationale de palette d'escalator de marque.
Tout le type chaîne de palette a réalisé le type certificat de CNAS d'essai.
Notre service
Notre équipe de construction professionnelle peut fournir le support technique pour aider des clients à identifier les caractéristiques appropriées de chaîne de palette pour répondre à des exigences de sécurité et de vie.
Nous invitons avec bonté nos clients à nous fournir tous les documents liés à la chaîne d'escalator, par exemple rapports de service technique, numéros de la pièce disponibles de la chaîne, dessins de la chaîne, certificats de charge de rupture/calculs charge de rupture, etc. Ces documents peuvent considérablement accélérer une enquête et clarifier des anomalies. Pour éviter n'importe quel risque de fournir une chaîne de non-fonctionnement, accomplissez ce questionnaire et un calibre d'identification avec les photographies détaillées des plats de lien, des rouleaux, des goupilles d'étape, des axes, des pièces d'axe et des inscriptions sur les composants. Complétez svp les points suivants et les calibres à chaînes aussi complètement comme possible. Si le calibre dévie de la chaîne à mesurer, croquis, mesure et photographier la déviation en détail.
