| Type: | escalator commercial | Code: | GB16899/EN115 : 2017/ASME17.1 |
|---|---|---|---|
| Hausse: | <=8m | Degré: | 30°/35° |
| Largeur de pas: | 1000/800/600 | Vitesse (m/s): | 0,5 |
| Balustrade: | Verre | No. d'étapes plates: | 2 / 3 |
| Modèle à économie d'énergie: | Commande de VF | Environnement: | D'intérieur/extérieur |
| MARCHE D'ESCALIER: | Aluminium / Inox | Plaque de sol: | Aluminium / Inox |
| Mettre en évidence: | 30 degrés d'escalator commercial,escalator commercial de balustrade en verre,escalator commercial de largeur de 600mm |
||

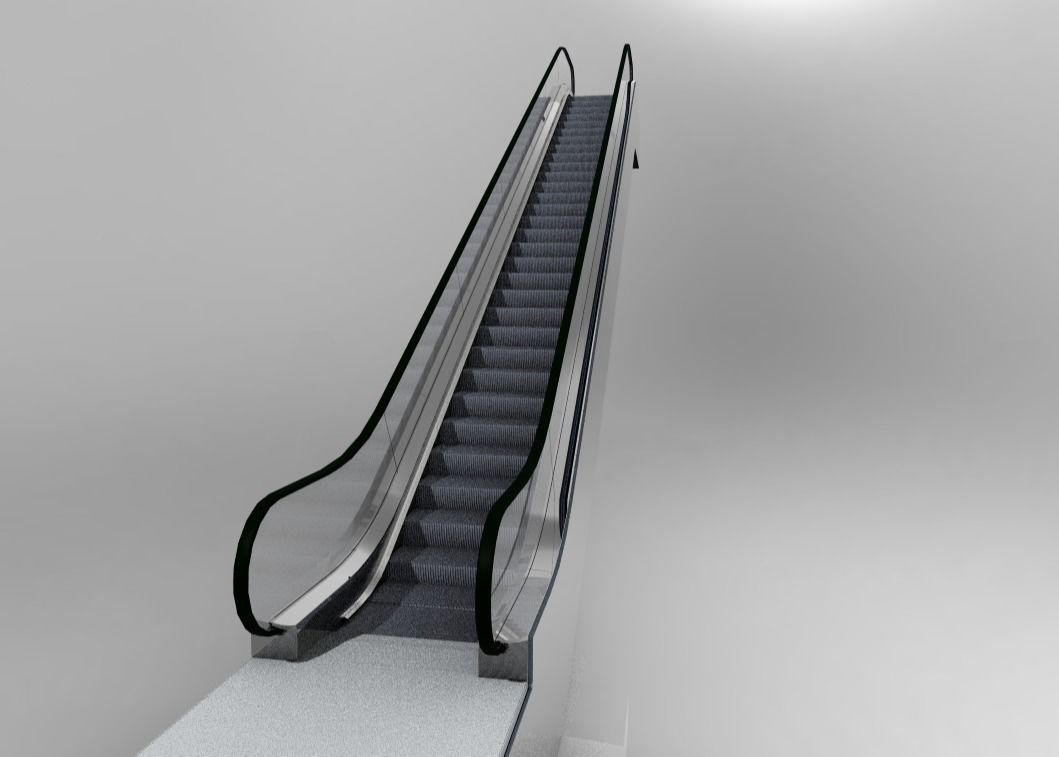

Escalier commercial 30 degrés Balustrade en verre pour escalator 35 degrés Largeur 600
Présentation du produit
L'escalier mécanique de type E06 présente plusieurs caractéristiques uniques qui le distinguent des autres escaliers mécaniques.Ceux-ci inclus:
Conception personnalisée - L'escalator de type E06 a une conception personnalisée qui peut être personnalisée pour répondre aux besoins et aux exigences spécifiques de chaque client.
Technologie professionnelle - L'escalator de type E06 est développé avec les dernières normes de technologie et d'ingénierie professionnelles pour assurer sa fiabilité et sa sécurité.
Économie d'énergie - L'escalator de type E06 est conçu pour être économe en énergie, réduisant la consommation d'énergie et minimisant l'impact sur l'environnement.
Faible bruit - L'escalator de type E06 fonctionne avec un faible bruit, offrant une expérience de conduite confortable et paisible aux passagers.
Pas de pollution par les hydrocarbures - L'escalator de type E06 est conçu pour fonctionner sans aucune pollution par les hydrocarbures, ce qui le rend respectueux de l'environnement et réduit les besoins de maintenance.
Sûr et fiable - L'escalator de type E06 est conçu avec la sécurité comme priorité absolue et est conçu pour être fiable, assurant une conduite sûre et fluide pour les passagers.
Apparence à la mode - L'escalator de type E06 a une apparence moderne et à la mode, ce qui en fait un ajout élégant et attrayant à tout bâtiment commercial.
Champ d'application
L'escalator commercial de type E06 peut être largement utilisé dans une variété d'occasions commerciales et dans l'environnement intérieur ou extérieur :
Spécifications techniques de base
Élément clé de la conception personnalisée mature
Description de la structure de base du produit
Charpente
La ferme de l'escalator utilise une conception de structure en acier soudée à profil angulaire.Sa membrure supérieure et sa membrure inférieure utilisent de l'acier angulaire L125x180x8.La ferme peut supporter une élévation jusqu'à 8 mètres.La longueur 15830mm est la DBE maximale (distance entre deux supports d'extrémité) de l'escalier mécanique, et avec un support intermédiaire, la distance transversale entre le support d'extrémité peut atteindre une longueur de 30600mm.La déflexion de la ferme est inférieure à 1/750, ce qui est vérifié par calcul et confirmé par un test à pleine charge conformément à l'exigence du code EN115.La ferme est enduite de poudre pour une protection contre la corrosion pour l'unité intérieure et est galvanisée à chaud pour une application extérieure.La ferme peut être conçue divisée en 2 ou 3 pièces pour l'expédition par conteneur.
Machine de conduite
La machine d'entraînement est conçue pour utiliser un réducteur à vis sans fin en configuration standard et un réducteur à boîte hélicoïdale en option.Le moteur est une conception à haut rendement avec un niveau d'efficacité énergétique IE2 en standard et un niveau supérieur IE3 en option.
Chaîne d'étape et étape
La chaîne de pas est conçue pour son pas de 133,33 mm, ce qui est une taille populaire dans l'industrie pour supporter la distance de pas de 400 mm (133,33x3).Par conséquent, la pièce de rechange pour eux est disponible et populaire sur le marché des pièces de rechange.Deux types de marches seront fournis, standard pour une marche entière en aluminium moulé sous pression, une marche en acier inoxydable de type assemblage est une option.Les marches sont enduites de poudre de couleur noire ou grise.Avec démarcation jaune sur trois côtés en option.
Système de chenille
Le système de voie se compose d'une courbe supérieure, d'une courbe inférieure et d'une section inclinée.La courbe supérieure et la courbe inférieure correspondent à la conception du bloc de voie de soudage.
La voie de section inclinée est une structure de profils de voie qui profile le bord comme fonction de guidage pour le fonctionnement du rouleau de chaîne à marches et du rouleau à marches.Cette conception de structure de personnalité est bénéfique pour la fiabilité et la stabilité du guide de roulement des marches et réduit le mouvement latéral.
Balustrade
La balustrade est le panneau de verre de sécurité, le design moderne mince du centre de la main courante.L'éclairage LED sous la main courante, l'éclairage du pare-broussailles et l'éclairage du peigne sont des caractéristiques optionnelles pour la beauté de l'apparence de l'escalator.Le panneau de jupe, le platelage intérieur et extérieur utilisent de l'acier inoxydable sus304 de 2 mm.Le panneau extérieur sera de conception personnalisée et utilisera des matériaux en acier inoxydable sus304 d'une épaisseur de 1,5 mm.
Apparence de mode
Plaque support peigne
La zone de la plaque de support du peigne est une plage de risque extrême pour la sécurité et doit être ciblée.Nous avons renforcé la résistance de la plaque de support du peigne afin que dans la condition d'application de la charge 6000N/mm2, sa déformation ne dépasse pas 2 mm.La piste de poussée dans la conception de la plaque de peigne est l'une de nos mesures de sécurité pour garantir que les marches ne soulèvent pas le peigne de frappe.
Dispositif de lubrification
Le dispositif de lubrification est un dispositif de pompe à engrenages efficace pour une meilleure lubrification.C'est une conception écologique pour réduire les déchets pétroliers et éviter la pollution de l'environnement.
Système de contrôle
Le système de contrôle se compose d'un contrôleur et de dispositifs de sécurité conformes aux exigences du code EN115:2017.Le contrôleur applique une carte de commande à microprocesseur et équipe toutes sortes d'interrupteurs de sécurité et différents capteurs pour surveiller le fonctionnement de l'escalator.Le contrôleur prend en charge le lecteur VF pour passer en modèle inactif afin de réduire la vitesse de l'escalator pour économiser de l'énergie.
|
Dispositif de sécurité standard - Conforme aux exigences EN115:2017 |
||
| 1 | Absence de protection de phase ou erreur de phase | En cas de détection d'absence de phase ou d'erreur de phase, l'escalator arrêtera automatiquement l'opération. |
| 2 | Protection contre les surcharges du moteur | Lorsque le courant est supérieur à 15 %, l'escalator s'arrête automatiquement. |
| 3 | Protection de boucle d'appareil électrique | Il offre le dispositif de déconnexion automatique du circuit pour protéger le circuit et les composants d'alimentation de l'escalier mécanique. |
| 4 | Protection d'entrée de main courante | La protection s'activera pour arrêter l'escalator en marche lors de la détection d'objets coincés dans l'entrée de la main courante. |
| 5 | Dispositif de sécurité de plaque de peigne | Lorsqu'une substance étrangère a été coupée dans ou entre les peignes, l'escalator arrête automatiquement l'opération |
| 6 | Dispositif de protection contre l'affaissement des marches | Lorsque la marche est détectée cassée ou gravement déformée, l'escalator s'arrêtera de fonctionner automatiquement avant que la marche n'entre dans la plaque de peigne. |
| 7 | Dispositif de surveillance de la chaîne brisée de l'entraînement principal | Lorsque la chaîne d'entraînement principale est trop étirée ou cassée, le dispositif de surveillance sera activé pour arrêter le fonctionnement de l'escalator. |
| 8 | Protection de sécurité de la chaîne d'étape | Lorsque la chaîne de marche est trop étirée ou cassée, le dispositif de protection sera activé pour arrêter le fonctionnement de l'escalator. |
| 9 | Protection contre la survitesse | Appliquez le capteur pour surveiller directement la vitesse du pignon d'entraînement principal, la protection s'activera lors de la détection d'un fonctionnement à une vitesse supérieure de 20 % à la vitesse nominale, l'alimentation électrique principale sera coupée pour l'arrêt de l'escalator.Si l'escalator a une hauteur de plus de 6 m, il est équipé d'un frein auxiliaire, alors ce dispositif de freinage d'urgence sera activé pour freiner le fonctionnement de l'escalator. |
| dix | Protection contre l'inversion non intentionnelle (NRD) | Appliquez le capteur pour surveiller le sens de rotation du pignon d'entraînement principal, la protection s'activera lors de la détection d'un mouvement inversé involontaire (à partir de la direction définie) des marches et des mains courantes, l'escalator s'arrêtera de fonctionner.Si l'escalator a une élévation de plus de 6 m, un frein auxiliaire est équipé, alors ce dispositif de freinage d'urgence sera activé pour freiner le fonctionnement de l'escalator. |
| 11 | Ligne de démarcation | La ligne de démarcation jaune est située en position avant et sur les deux côtés de la bande de roulement pour réchauffer les passagers qui s'éloignent de la zone à risque pour éviter d'être coincés dans l'espace entre le bord de la marche adjacente et l'espace entre le panneau de jupe. |
| 12 | Bouton d'arrêt d'urgence | Appuyez sur le bouton d'arrêt d'urgence pour arrêter l'escalator en cas d'accident. |
| 13 | Protection du panneau de la jupe | Lorsqu'une substance étrangère a été accrochée entre le panneau de jupe et la marche, l'escalator arrête automatiquement l'opération. |
| 14 | Protection des freins | Lorsque la force électrique tombe en deçà de l'alimentation ou qu'elle agit sur l'un des dispositifs de sécurité, la fonction de frein de travail entre en vigueur par le dispositif de sécurité grâce à l'action de résilience du ressort pour freiner l'escalier mécanique pour arrêter l'opération. |
| 15 | Interrupteur d'inspection de sécurité | C'est un dispositif de sécurité pour empêcher l'escalier mécanique de démarrer pendant l'inspection et l'entretien. |
| 16 | Eclairage sous les marches | L'éclairage existe dans les extrémités supérieures et inférieures de l'escalator, la partie inférieure de la marche afin de rappeler aux passagers les questions de sécurité. |
| 17 | Dispositif de démarrage Alambell | La sonnette d'alarme retentit au démarrage de l'escalator afin de rappeler aux passagers les questions de sécurité. |
| 18 | Dispositif cassé de main courante | Lorsque la main courante est cassée, l'escalator arrête automatiquement l'opération. |
| 19 | Dispositif de surveillance de la vitesse de la main courante | La protection s'activera pour arrêter l'escalator lors de la détection d'un écart de vitesse de la main courante de plus de +- 15% par rapport à la vitesse de la marche dans un délai de 5 à 15 s. |
| 20 | Panneau de jupe Bush Guard | Le pare-broussailles a été installé entre le panneau de la jupe et les marches empêcheront les passagers de toucher le panneau de la jupe. |
| 21 | Dispositif d'étape manquant | Une marche manquante peut être détectée et l'escalator arrêté avant que la fenêtre du piège n'émerge du peigne. |
| 22 | Détection de desserrage des freins | Le commutateur de détection d'ajout de frein empêche le moteur de fonctionner sans relâchement du frein pour éviter de brûler le moteur de la machine. |
| 23 | Plaque de sol Dispositif de contact | Protection contre les risques de chute des passagers et du personnel de maintenance dans la salle des machines où la plaque de sol est retirée.Les personnes de service doivent utiliser une boîte d'inspection pour faire fonctionner l'escalator par le modèle d'inspection sous condition que la plaque de plancher soit retirée. |
| Dispositif de sécurité en option | ||
| 24 | Frein auxiliaire | Pour hauteur < 6 m escalator en tant que dispositif de sécurité complémentaire en option |
| 25 | Dispositif de porte roulante coupe-feu | Lorsque cet appareil entre en action, il peut arrêter le fonctionnement de l'escalator.Cet appareil doit être installé à proximité de l'escalator dans le bâtiment. |
Disposition du dispositif de sécurité de l'escalier roulant
Paramétrage des achats
Trois configurations d'achat typiques pour sélectionner afin de répondre aux différents besoins des clients en mettant l'accent sur la sécurité, l'efficacité, la fiabilité, l'apparence de la mode ou un autre domaine :
Standard - Répond adéquatement aux besoins fonctionnels de base de l'escalier mécanique.
Professionnel - Répond totalement aux besoins de diverses fonctions couramment utilisées dans les escaliers mécaniques, équipés d'une fonction d'économie d'énergie à fréquence variable.Éclairage en peigne privé et éclairage en brosse du panneau de jupe.
Deluxe - Répond complètement aux besoins de diverses fonctions de l'escalator, équipé d'une fonction d'économie d'énergie à entraînement à fréquence variable, la machine d'entraînement adopte un réducteur à engrenages coniques en spirale à plus haut rendement, fournit une variété d'éclairage pour embellir l'escalator, l'utilisation d'acier inoxydable de 2 mm d'épaisseur et d'autres matériaux avancés, 4 litres de bidon d'huile de grande capacité et d'autres configurations de luxe.
Si des produits d'escalator personnalisés sont nécessaires, veuillez nous contacter pour la discussion sur la configuration spéciale de l'escalator.
Matrice de ttrois configurations d'achat typiques
| Configuration | Intérieur | Extérieur | |||||
| Composant | Standard | Professionnel | De luxe | Standard | Professionnel | De luxe | |
| Configuration de sécurité | Peigne avec avertissement jaune | / | ✔ | ✔ | / | ✔ | ✔ |
| Interface d'arrêt d'urgence en cas d'incendie | / | ○ | ✔ | / | ○ | ✔ | |
| Éclairage de peigne | / | ✔ | ✔ | / | ✔ | ✔ | |
| Frein auxiliaire | / | ○ | ✔ | / | ○ | ✔ | |
| Interface bâtiment et package de sécurité de maintenance | / | ✔ | ✔ | / | ✔ | ✔ | |
| Sous l'éclairage des marches | / | / | ✔ | / | / | ✔ | |
| Économie d'énergie | Boîte de vitesses | Boîte à vis sans fin | Boîte à vis sans fin | Boîte à engrenages hélicoïdaux | Boîte à vis sans fin | Boîte à vis sans fin | Boîte à engrenages hélicoïdaux |
| Mode d'économie d'énergie | Opération continue | Vitesse de ralenti avec veille VF | Fonctionnement intermittent avec FV de secours | Opération continue | Vitesse de ralenti avec veille VF | Fonctionnement intermittent avec FV de secours | |
| Décoration | Éclairage du panneau de jupe | / | / | ○ | / | / | ○ |
Paramétrage(suite)
| Configuration | Intérieur | Extérieur | |||||
| Composant | Standard | Professionnel | De luxe | Standard | Professionnel | De luxe | |
| Matériel | Panneau de jupe | 1.5mmSUS430 | 1.5mmSUS304 | 2mmSUS304 | 1.5mmSUS304 | 1.5mmSUS304 | 2mmSUS304 |
| Profils de platelage | 1.5mmSUS430 | 1.5mmSUS304 | 2mmSUS304 | 1.5mmSUS304 | 1.5mmSUS304 | 2mmSUS304 | |
| Boîte d'entrée | SUS430 | SUS304 | SUS304 | SUS304 | SUS304 | SUS304 | |
| Plaque de sol | SUS430 | SUS304 | Aluminium | Aluminium | Aluminium | Aluminium | |
| Balustrade | SBR | SBR | NT | SBR | SBR | MSC | |
|
Couverture de rouleau de chaîne d'étape/étape (couverture étanche)) |
/ | / | / | ✔ | ✔ | ✔ | |
| Autres | Capacité du réservoir de carburant | 2L | 4L | 4L | 2L | 4L | 4L |
| Interrupteur à flotteur de lubrification | / | ✔ | ✔ | / | ✔ | ✔ | |
| Indication de défaut dans le palier supérieur | / | ✔ | ✔ | / | ✔ | ✔ | |
Service de pré-assemblage
Nous fournissons un service de pré-assemblage d'escaliers mécaniques.Les clients peuvent commander un semi-produit qui est un escalator entier sauf le contrôleur lorsqu'il est offert par l'approvisionnement local afin de répondre aux besoins du spécial local.
Dessin de mise en page
Dessin de mise en page (continuer)
