Escalator robuste, Rouleau de chaîne de marche Lien extérieur, Balustrade opaque, type 1000
Présentation du produit
Notre escalator robuste de type HD20 est développé grâce à notre vision internationale et à une équipe de conception technique professionnelle expérimentée.
Le produit met en avant sa conception personnalisée, sa technologie professionnelle, ses caractéristiques uniques, sa sécurité et sa fiabilité, ses performances opérationnelles exceptionnelles, sa haute efficacité et ses économies d'énergie, ainsi que son apparence élégante.
Le concept de sécurité, de respect de l'environnement et de protection de l'environnement permet à l'escalator HD20 de fonctionner dans des conditions sûres, à faible coût, à faible bruit, à faible consommation d'énergie, sans huile, silencieuses et naturelles, offrant aux passagers une expérience de trajet véritablement attrayante.
Champ d'application
L'escalator robuste de type HD20 peut être largement utilisé dans une variété de transports publics et d'occasions en hauteur, ainsi que dans des environnements intérieurs ou extérieurs :
- Métro / Métro
- Gare
- Plateforme de correspondance
- Aéroport
- Centre d'exposition
Spécifications techniques de base
| Code de l'escalator |
EN115-1:2017 |
| Montée max. (m) |
26 |
| Inclinaison (degré) |
30 / 27.3 |
| Vitesse (m/s) |
0.65 / 0.5 |
| Balustrade |
Acier inoxydable opaque / Verre |
| Largeur de marche |
1000 |
| Nombre de marches plates |
4/3/2 |
| Mode d'économie d'énergie |
Entraînement VF / Aucun |
| Environnement |
Extérieur / Intérieur |
| Marche |
Aluminium |
| Plaque de plancher |
Aluminium / Acier inoxydable |
| Entraînement de la main courante |
Entraînement de la lisse / Roue de traction |
| Type de main courante |
Type V / Type C |
| Facteur de sécurité |
>=5 |
Base de calcul de la durée de vie de la conception
| Schéma de circulation typique du métro |
Heures |
pourcentage |
Charge passagers / marche (kg) |
Pourcentage de charge de freinage |
| 20 ans, 52 semaines, 20 heures/jour |
6.67 |
33.33 |
120 |
120% |
| 13.33 |
66.67 |
72 |
60% |
| Total |
20 |
100 |
Charge de freinage équivalente |
78.16% |
*Selon les exigences spécifiques de charge et de durée de vie des différents clients, différents moteurs d'entraînement, chaînes de marches et autres composants majeurs peuvent être sélectionnés pour répondre aux exigences de charge spéciales des clients.
Mise en évidence de la conception personnalisée des composants clés
Description de la structure de base du produit

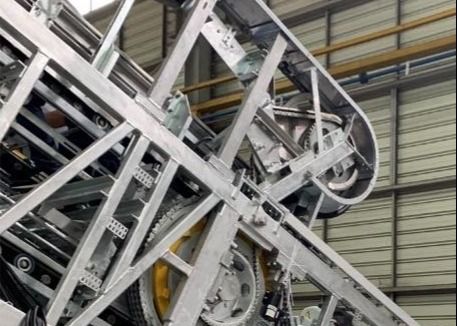

Ferme
La ferme de l'escalator utilise une conception de structure en acier soudé à profil tubulaire. Sa membrure supérieure et sa membrure inférieure utilisent de l'acier angulaire L120x60x5/6/7.1/8. La ferme peut supporter une montée jusqu'à 20 mètres. La longueur de 15830 mm est la DBE (distance entre deux supports d'extrémité) maximale de l'escalator, et avec un support intermédiaire, la distance transversale entre les supports d'extrémité peut atteindre une longueur de 30600 mm. La déflexion de la ferme est inférieure à 1/1500, ce qui est vérifié par calcul et confirmé par un essai à pleine charge conformément aux exigences de la norme EN115. La ferme est revêtue de poudre pour la protection contre la corrosion pour les unités intérieures et applique une galvanisation à chaud pour les applications extérieures. La ferme peut être conçue en 2, 3 ou 4 pièces pour l'expédition en conteneur.
Machine d'entraînement
La machine d'entraînement est conçue pour utiliser un réducteur à vis sans fin comme configuration standard et un réducteur à engrenages hélicoïdaux en option. Le moteur est une conception à haut rendement dont le niveau d'efficacité énergétique est IE2 en standard et le niveau super élevé IE3 en option. Il existe deux configurations de machine d'entraînement, une machine d'entraînement simple et une double entraînement pour répondre aux besoins des différentes montées.

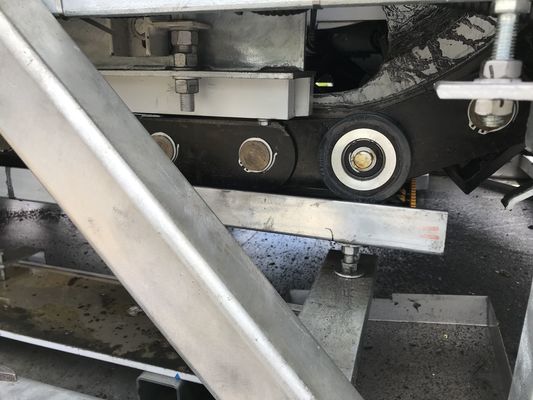

Chaîne de marches et marche
La chaîne de marches est conçue pour un pas de 133,33 mm, ce qui est une taille courante dans l'industrie pour supporter une distance de marche de 400 mm (133,33x3). Par conséquent, les pièces de rechange sont disponibles et courantes sur le marché des pièces de rechange. Deux types de marches seront fournis, standard pour la marche entièrement en aluminium moulé sous pression, la marche en acier inoxydable de type assemblage est une option. Les marches sont revêtues de poudre de couleur noire ou grise. Avec trois côtés de démarcation jaune en option.
Système de guidage
Le système de guidage est composé d'une courbe supérieure, d'une courbe inférieure et d'une section inclinée. La courbe supérieure et la courbe inférieure sont une conception de bloc de guidage soudé.
La section inclinée du guidage est la structure du profilé du guidage dont le bord du profilé sert de fonction de guidage pour le rouleau de la chaîne de marches et le rouleau de la marche. Cette conception de structure personnalisée est bénéfique pour la fiabilité et la stabilité du guidage de fonctionnement des marches et réduit le mouvement latéral.
Balustrade
La balustrade est le panneau en acier inoxydable opaque ou en verre de sécurité. L'éclairage LED sous la main courante, l'éclairage de la protection de la brosse et l'éclairage du peigne sont des caractéristiques optionnelles pour l'esthétique de l'escalator. Le panneau de jupe, le platelage intérieur et extérieur utilisent de l'acier inoxydable de 2 mm de type cheveux sus304. Le panneau extérieur sera conçu sur mesure et le matériau utilisera de l'acier inoxydable de 1,5 mm d'épaisseur sus304.
Plaque de support du peigne
La zone de la plaque de support du peigne est une zone de risque de sécurité extrême et doit être prise en compte. Nous avons renforcé la résistance de la plaque de support du peigne de sorte que, dans des conditions d'application de la charge de 6000 N/mm2, sa déformation ne dépasse pas 2 mm. La conception de la voie de poussée dans la plaque du peigne est l'une de nos mesures de sécurité pour garantir que les marches ne se soulèvent pas et ne heurtent pas le peigne.
Dispositif de lubrification
Le dispositif de lubrification est un dispositif de pompe à engrenages efficace pour une meilleure lubrification. Il s'agit d'une conception écologique pour réduire le gaspillage d'huile et éviter la pollution de l'environnement.
Système de contrôle
Le système de contrôle est composé d'un contrôleur et de dispositifs de sécurité conformes aux exigences de la norme EN115-1:2017. Le contrôleur applique une carte de contrôle à microprocesseur et est équipé de toutes sortes d'interrupteurs de sécurité et de différents capteurs pour surveiller le fonctionnement de l'escalator. Le contrôleur prend en charge l'entraînement VF pour passer en mode inactif afin de réduire la vitesse de l'escalator pour économiser de l'énergie.
| Dispositif de sécurité de l'escalator |
| Dispositif de sécurité standard-Conforme aux exigences de la norme EN115:2017 |
| 1 |
Manque de phase ou erreur de phase |
En cas de détection d'un manque de phase ou d'une erreur de phase, l'escalator arrêtera automatiquement son fonctionnement. |
| 2 |
Protection contre les surcharges du moteur |
Lorsque le courant dépasse 15 %, l'escalator s'arrête automatiquement. |
| 3 |
Protection du circuit des appareils électriques |
Il offre le dispositif de déconnexion automatique du circuit pour protéger le circuit et les composants d'alimentation de l'escalator. |
| 4 |
Protection contre l'entrée de la main courante |
La protection s'activera pour arrêter le fonctionnement de l'escalator lors de la détection d'objets coincés dans l'entrée de la main courante. |
| 5 |
Dispositif de sécurité de la plaque du peigne |
Lorsque des corps étrangers sont coincés dans ou entre les peignes, l'escalator arrêtera automatiquement son fonctionnement |
| 6 |
Dispositif de protection contre l'affaissement des marches |
Lorsque la marche est détectée cassée ou gravement déformée, l'escalator s'arrêtera automatiquement avant que la marche n'entre dans la plaque du peigne. |
| 7 |
Dispositif de surveillance de la rupture de la chaîne d'entraînement principale |
Lorsque la chaîne d'entraînement principale est trop étirée ou cassée, le dispositif de surveillance sera activé pour arrêter le fonctionnement de l'escalator. |
| 8 |
Protection de sécurité de la chaîne de marches |
Lorsque la chaîne de marches est trop étirée ou cassée, le dispositif de protection sera activé pour arrêter le fonctionnement de l'escalator. |
| 9 |
Protection contre la survitesse |
Appliquer un capteur pour surveiller directement la vitesse du pignon d'entraînement principal, la protection s'activera lors de la détection d'un fonctionnement à une vitesse supérieure de 20 % à la vitesse nominale, l'alimentation principale sera coupée pour arrêter le fonctionnement de l'escalator. Si l'escalator est à plus de 6 m de hauteur, il est équipé d'un frein auxiliaire, alors ce dispositif de freinage d'urgence sera activé pour casser le fonctionnement de l'escalator. |
| 10 |
Protection contre l'inversion non intentionnelle (NRD) |
Appliquer un capteur pour surveiller le sens de rotation du pignon d'entraînement principal, la protection s'activera lors de la détection d'un mouvement inversé non intentionnel (par rapport au sens défini) des marches et des mains courantes, l'escalator s'arrêtera de fonctionner. Si l'escalator est à plus de 6 m de hauteur, un frein auxiliaire est équipé, alors ce dispositif de freinage d'urgence sera activé pour casser le fonctionnement de l'escalator. |
| 11 |
Ligne de démarcation |
La ligne de démarcation jaune est située à l'avant et sur les deux côtés de la bande de roulement de la marche pour avertir les passagers de s'éloigner de la zone à risque afin d'éviter d'être piégés dans l'espace entre le bord de la marche adjacente et dans l'espace entre le panneau de jupe. |
| 12 |
Bouton d'arrêt d'urgence |
Appuyez sur le bouton d'arrêt d'urgence pour arrêter l'escalator en cas d'accident. |
| 13 |
Protection du panneau de jupe |
Lorsque des corps étrangers sont coincés entre le panneau de jupe et la marche, l'escalator s'arrête automatiquement. |
| 14 |
Protection de freinage |
Lorsque la force électrique est insuffisante ou qu'elle agit sur l'un des dispositifs de sécurité, la fonction de freinage de travail entre en vigueur par le dispositif de sécurité grâce à l'action de la résilience du ressort pour freiner l'escalator afin d'arrêter le fonctionnement. |
| 15 |
Interrupteur d'inspection de sécurité |
Il s'agit d'un dispositif de sécurité pour empêcher l'escalator de démarrer pendant l'inspection et la maintenance. |
| 16 |
Éclairage sous les marches |
Un éclairage existe aux extrémités supérieure et inférieure de l'escalator, la partie inférieure de la marche afin de rappeler aux passagers les questions de sécurité. |
| 17 |
Dispositif de démarrage de la sonnerie d'alarme |
La sonnerie d'alarme retentit lorsqu'elle démarre l'escalator afin de rappeler aux passagers les questions de sécurité. |
| 18 |
Dispositif de rupture de la main courante |
Lorsque la main courante est cassée, l'escalator s'arrête automatiquement. |
| 19 |
Dispositif de surveillance de la vitesse de la main courante |
La protection s'activera pour arrêter l'escalator lors de la détection d'un écart de vitesse de la main courante de plus de +- 15 % par rapport à la vitesse de la marche dans un délai de 5 à 15 secondes. |
| 20 |
Protection de la brosse du panneau de jupe |
La protection de la brosse a été installée entre le panneau de jupe et les marches pour empêcher les passagers de toucher le panneau de jupe. |
| 21 |
Dispositif de marche manquante |
Une marche manquante peut être détectée et l'escalator arrêté avant que la fenêtre de piégeage n'émerge du peigne. |
| 22 |
Détection de desserrage du frein |
L'interrupteur de détection d'ajout de frein empêche le moteur de fonctionner sans desserrage du frein afin d'éviter de brûler le moteur de la machine. |
| 23 |
Dispositif de contact de la plaque de plancher |
Protection contre le risque de chute des passagers et du personnel de maintenance dans la salle des machines où la plaque de plancher est retirée. Le personnel de service doit utiliser une boîte d'inspection pour faire fonctionner l'escalator par le modèle d'inspection dans les conditions de retrait de la plaque de plancher. |
| 24 |
Frein auxiliaire |
Configuration standard |
| 25 |
Dispositif de porte roulante coupe-feu |
Lorsque ce dispositif entre en action, il peut arrêter le fonctionnement de l'escalator. Ce dispositif doit être installé près de l'escalator dans le bâtiment. |
Disposition du dispositif de sécurité de l'escalator
Service de pré-assemblage
Nous fournissons un service de pré-assemblage d'escalator. Les clients peuvent commander un semi-produit qui est un escalator entier, à l'exception du contrôleur qui est proposé par l'approvisionnement local afin de répondre aux besoins du local spécial.
